Proiectarea și principiul de curățare a separatorului
Părți importante ale separatorului
Deschideri de intrare și ieșire:
Dimensiunile separatorului pot fi personalizate în funcție de cerințele clientului. Acest model are o dimensiune de intrare și de ieșire de 500 × 300 mm cu conexiuni cu flanșă, care este soluția standard pentru majoritatea acestor dispozitive.
Sistem cu două copertine:
Separatorul este echipat cu două adăposturi de reținere, sub care inducția magnetică este cea mai puternică. Aceste elemente asigură concentrarea impurităților metalice într-o zonă desemnată și le protejează de a fi măturate de alte materiale care curg.
Sistem de captare a particulelor magnetice pe două niveluri:
Acest model este proiectat cu doi poli magnetici. Primul pol, mai adânc, ajunge mai adânc în fluxul de material și pre-separă contaminanții metalici. Al doilea pol, mai puțin adânc, este utilizat pentru a capta ferm și a reține particulele metalice, obținând o eficiență maximă de separare.
Bazine de retenție:
Impuritățile magnetice sunt captate în mod fiabil în tăvi speciale care fac parte integrantă din separator și facilitează manipularea particulelor metalice eliminate.
Separatorul magnetic cu plăci - curăţarea manuală (MSP)
Sunt destinate separării din amestecuri ușor permeabile cu proprietățile pulverulente mai rele și cu o granulozitate mai mare a materialului care n-ar cădea continuu prin grilele magnetice prezentate mai sus. În mod standard sunt prevăzute cu magneți de ferit, opțional putem să livrăm și în variante de execuție cu magneți de neodim (NdFeB).Separatoarele magnetice cu plăci fabricăm cu diametrul interior al orificiului de intrare de 100, 150, 200, a 250 mm.
Construcţia separatorului magnetic cu plăci
Avantajul este dispozitivul de distribuire reglabil cu care se poate direcționa uniform fluxul materialului pe plăcile magnetice și prin urmare să se obțină cea mai eficace separare magnetică și în cazul unei montări unghiulare.

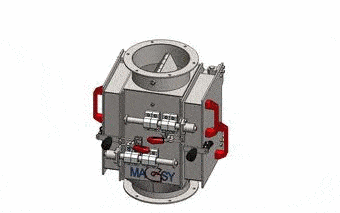

Separatorul magnetic cu plăci - curăţarea manuală (MSP UP)
Ne străduim continuu să îmbunătățim și să perfecționăm produsele noastre. Noul separator cu plăci care datorită sistemului unic de demagnetizare se curăță mai ușor și mai repede de impuritățile prinse ceea ce conduce la economisirea timpului și la sporirea eficacității muncii.
Acest separator este identic funcțional și în ceea ce privește înălțimea cu separatorul prezentat așa că poate fi înlocuit cu un model nou fără a fi necesare adaptările lui. este prevăzut cu un acoperiș de repartizare și sunt montați magneți de ferită.
Animaţia funcţionării separatorului magnetic cu plăci
Separatorul magnetic cu plăci - curăţarea manuală (MSP UP2)
Separatorul magnetic cu plăci - curăţarea automată (MSP FAC)
Construcţia separatorul magnetic cu plăci
Separatorul magnetic este comandat cu ajutorul elementelor pneumatice FESTO. Separatorul este potrivit pentru separarea impurităților metalice din material cu caracterul pulverulent mai greu și cu o granulozitate mai mare. Materialul supus separării se toarnă prin partea centrală. Acoperișul de distribuire ajustabil îndreaptă fluxul de material direct pe plăci magnetice astfel este atinsă separarea cea mai eficace.
Separatoarele magnetice cu plăci realizăm și în variante de producție cu curățare automată. Separatorul este funcțional identic cu separatorul curățat manual precum și înălțimea constructivă nu este schimbată (deci este ușor de înlocuit separatorul magnetic cu plăci curățat manual cu separatorul cu curățare automată).
Curăţarea separatorului magnetic
În timpul procedeului de curățare automată plăcile se deplasează în părțile laterale ale separatorului unde are loc demagnetizarea lor și impuritățile capturate se desprind automat căzând în pâlnii laterale.
Plăcile magnetice sunt prevăzute în mod standard cu magneți de ferită. Opțional putem livra și varianta de execuție cu magneți de neodim (NdFeB). Dezavantajul dispozitivului este necesitatea de a întrerupe curgerea materialului în timpul procedeului de curățare.
Animaţia procedeului automat de curăţare
Separator magnetic cu plăci MSP – Classic
