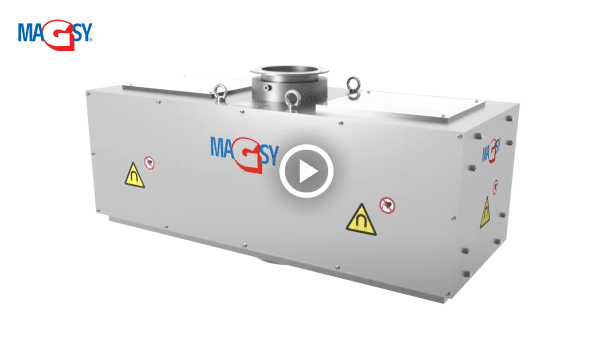

Separatoare magnetice cu plăci MSP FAC cu sistem automat de curățare
Separatoarele magnetice cu plăci servesc atât la protecția echipamentelor tehnologice (execuție cu miez feritic), cât și la controlul și asigurarea produsului final (execuție cu miez neodimic).
Performanța magnetică ridicată, împreună cu execuția perfectă și sistemul de curățare, îndeplinesc nevoile celor mai exigenți clienți din diverse ramuri industriale, unde sunt impuse cerințe ridicate privind protecția echipamentelor tehnologice și curățenia produsului final.
✓ Sistem automat de curățare
✓ Miez feritic sau neodimic
✓ Protecția tehnologiei
✓ Controlul produsului final
Principiul de funcționare al separatorului MSP FAC
Separatorul magnetic este acționat de elemente pneumatice FESTO. Sistemul de control SIEMENS, care face parte din livrare, este utilizabil în majoritatea unităților industriale. Materialul separat cade prin partea centrală, unde un deflector reglabil de distribuire direcționează uniform fluxul materialului către plăcile magnetice. În timpul procesului automat de curățare, plăcile se deplasează în părțile laterale ale separatorului, unde are loc demagnetizarea lor, iar impuritățile captate cad automat în evacuările laterale. Datorită construcției unice a miezurilor magnetice, seria MSP atinge proprietăți magnetice excelente pe întreaga secțiune a fluxului de material.
Avantajele separatorului magnetic MSP FAC cu sistem automat de curățare
✓ Automatizarea procesului de curățare crește productivitatea muncii, nu necesită deservire și contribuie astfel la eliminarea eventualei neglijări a intervalului de curățare cauzate de factorul uman. Un avantaj deloc neglijabil este și siguranța ridicată a muncii
✓ Utilizare în unități cu apariție ridicată a impurităților feromagnetice
✓ Interval de curățare reglabil în funcție de cantitatea de impurități captate
✓ Posibilitate de conectare la sistemul central de control (standard contacte fără potențial, opțional PROFINET sau PROFIBUS)
✓ Câmp magnetic profund, forță de desprindere ridicată și inducție magnetică
✓ Utilizare și pentru materiale cu curgere dificilă, precum și pentru materiale vrac abrazive – căptușire cu poliuretan rezistent la abraziune – conformă pentru industria alimentară
✓ Pentru poziții unde este necesară cea mai înaltă calitate a separării sau unde există o apariție mai mare a impurităților feromagnetice foarte fine, a fost dezvoltat un separator cu plăci cu 7 circuite magnetice
✓ Respectă standardele pentru utilizare în industria alimentară, de exemplu EN 1935/2004
✓ Este fabricat din oțel inoxidabil 1.4301, elementele de comandă sunt de la producători renumiți FESTO, Siemens și Rittal
✓ Pregătit pentru sisteme de conducte DN 150/200/250/300. Cu ajutorul adaptoarelor, conexiunea poate fi adaptată
✓ Rezistență, durabilitate, pregătire pentru montaj. Punerea în funcțiune și instruirea personalului pot face opțional parte din livrare
✓ Suport service direct la fața locului sau prin administrare la distanță prin modul GSM
✓ Certificat al proprietăților magnetice – măsurat cu instrumente calibrate și personal instruit
✓ Control anual regulat și măsurare de verificare de către departamentul de service MAGSY direct la dumneavoastră
Domenii de utilizare ale separatoarelor magnetice cu plăci în exploatare
Separare pentru curățenia produsului
În cazul utilizării într-o poziție care asigură siguranța și calitatea finală a produsului, separatorul complet automatizat MSP FAC este echipat cu un miez magnetic neodimic, care atinge valori de vârf ale inducției magnetice și ale forței de desprindere. În pozițiile unde este necesară cea mai înaltă calitate a separării sau unde se presupune o apariție mai mare a impurităților feromagnetice foarte fine, a fost dezvoltat un separator cu plăci cu 7 circuite magnetice.
Modele dimensionale
Gama de produse MSP FAC este oferită standard în dimensiuni pentru sisteme de conducte cu diametrul 150/200/250/300. Pentru alte dimensiuni, respectiv diametre mai mici, este posibilă instalarea cu ajutorul adaptoarelor.
✓ DN 150
✓ DN 200
✓ DN 250
✓ DN 300
Cerințe de conectare
✓ Electric: 230/16 A
✓ Pneumatic: aer comprimat – 6 bar permanent
Specificație tehnică de bază
Echipare magnetică
Magneți feritici cu construcție a câmpului magnetic profund sau magneți NdFeB foarte puternici, protejați de o placă din oțel inoxidabil 1.4301/1.4404
Rezistența termică a materialului magnetic
Ferită anizotropă 200 °C/NdFeB standard până la 80 °C – opțional 120 °C, 150 °C
Performanță magnetică
Ferită cca. 2.100 G / 25 N pe miez /// 1.800 G / 20 N pe suprafața de contact
NdFeB cca. 6.000 G / 80 N pe miez/// 4.500 G / 60 N pe suprafața de contact
Materialul separatorului
Standard: oțel inoxidabil 1.4301 / AISI 304
Opțional: oțel inoxidabil 1.4404 / AISI 316 L (pentru pH acid)
Rezistență la presiune
Nu este destinat pentru conducte sub presiune
PLC – control
Siemens
Elemente pneumatice de comandă
FESTO
Panouri de distribuție pneumatică și electrică
Rittal
Tratamente de suprafață
Suprafețele exterioare și corpul separatorului: sablare mecanică cu amestec ceramic
Elemente de conectare
Standard 150×150/200×200/250×250/300×300
Conform cerințelor, este posibilă conectarea în funcție de poziția concretă cu ajutorul pieselor intermediare de tranziție
Pentru produse foarte prăfoase se recomandă conectarea la un sistem de desprăfuire – orificiile pentru instalare sunt pregătite pe separator – DN 50 – tub neted
Materialul garniturii
Standard: garnitură care îndeplinește cerințele pentru industria alimentară
Opțional: conform cerințelor
Accesorii funcționale opționale
Căptușire cu poliuretan rezistent la abraziune
Elemente electrice și pneumatice de comandă pentru mediu ATEX 22
Piese intermediare pentru instalare într-un alt diametru de conductă
Punerea în funcțiune și instruirea personalului
Prelucrare mecanică și suduri ale componentelor
Prelucrare mecanică
Toată prelucrarea mecanică este realizată pe mașinile propriei baze de producție și ale propriei tehnologii mecanice MAGSY CZ.
Suduri ale componentelor
Executate conform cerințelor normelor tehnologice valabile pentru sudarea materialelor inoxidabile. Printr-un control final exigent al sudurilor este garantată calitatea ridicată a prelucrării.
Pentru ce este potrivit separatorul magnetic cu plăci MSP FAC?
Separatorul magnetic cu plăci MSP FAC este potrivit pentru unități unde este necesară separarea automatizată a impurităților feromagnetice din materiale vrac, protejarea echipamentelor tehnologice sau asigurarea curățeniei produsului final.
Protecția tehnologiilor de producție
Captarea impurităților feromagnetice mai grosiere și protecția echipamentului de producție ulterior.
Curățenia produsului final
Controlul produsului în poziții unde este necesară o calitate ridicată a separării și captarea impurităților feromagnetice fine.
Cum să alegeți separatorul magnetic cu plăci MSP FAC?
La alegere este important să stabiliți dacă separatorul trebuie să servească în principal la protecția tehnologiei de producție sau la controlul produsului final. În continuare, trebuie luate în considerare tipul miezului magnetic, sistemul de conducte, proprietățile materialului, nivelul de apariție a impurităților feromagnetice, cerința de conectare la sistemul central de control și condițiile de exploatare.
✓ protecția tehnologiei sau curățenia produsului
✓ miez feritic sau neodimic
✓ sistem de conducte DN 150/200/250/300
✓ tipul și fluiditatea materialului
✓ interval de curățare automată
✓ conectare la sistemul central de control
Întrebați-ne – vă vom consilia!
Producția la comandă este avantajul nostru.
Vă vom ajuta să alegeți execuția potrivită a separatorului magnetic cu plăci în funcție de material, sistemul de conducte, calitatea de separare dorită și condițiile exploatării concrete.
